飞牛x零刻ME mini散热底座 & 散热外壳
前言

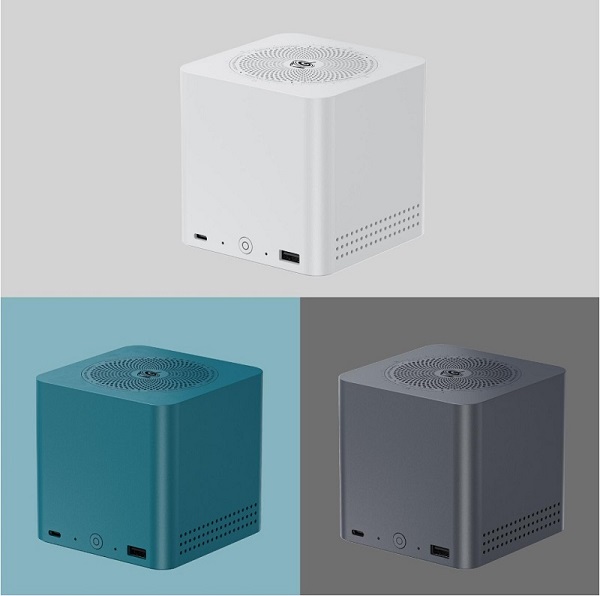

飞牛和零刻联名推出了首款【硬件联盟】产品,也就是零刻me mini的飞牛定制款,长这样。
我也入手了一个,不过是零刻原版。
手上有这个机器的,或者看过网上有关这个机器评测的,应该都知道这机器的散热很有问题,待机40多度,满载可能就6~70℃了。

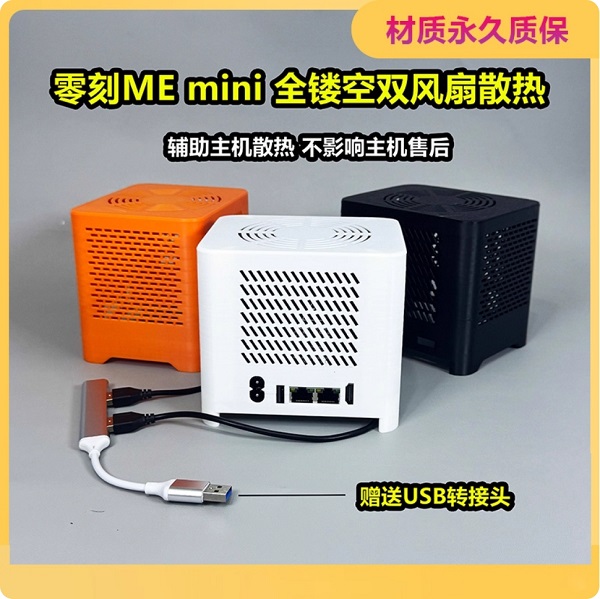

我在网上找过这机器的散热改造方案,但是当时网上只有一款3d打印的散热外壳,如下图
这个外壳除了加大量散热孔之外,还把尺寸加宽,这样左右两侧就可以各塞进去一个8010的风扇。
这个外壳我有几点不太满意:
- 定价略贵
- 尺寸拉宽以后整个机器变肥了,不好看
后续我也收到有网友反馈这个外壳的几点不足:
- 装风扇比较麻烦
- 整机装配好以后很难再把外壳拆下来,没有着力点,需要暴力拆卸
- 拖2根线 + 1个usb转接头不好看

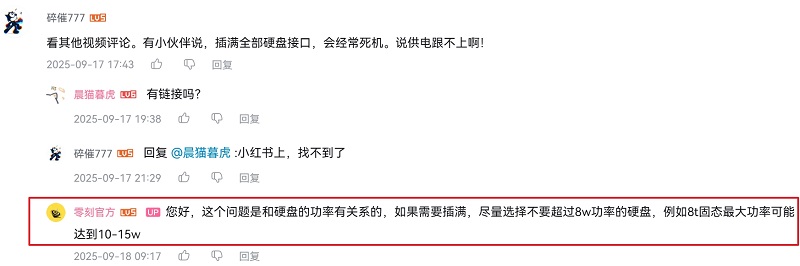

后来我在bilibili的零刻官方账号下面,有人反馈me mini这个机器在装了6块硬盘以后会供电不足掉盘,零刻官方的回复是【单盘功耗不要超过8w】。
所以,这机器本身的供电就捉襟见肘的情况下,我觉得再加俩风扇也不太合适。
那,既然没有合适的散热方案,那就自己动手设计一个吧。
散热底座 & 散热外壳
正好这段时间我在玩3d打印,而且看了几期cad的入门教程,也入手了一个9.9包邮的游标卡尺,万事俱备。
以下就是我设计的两款适配零刻 ME mini的散热产品。

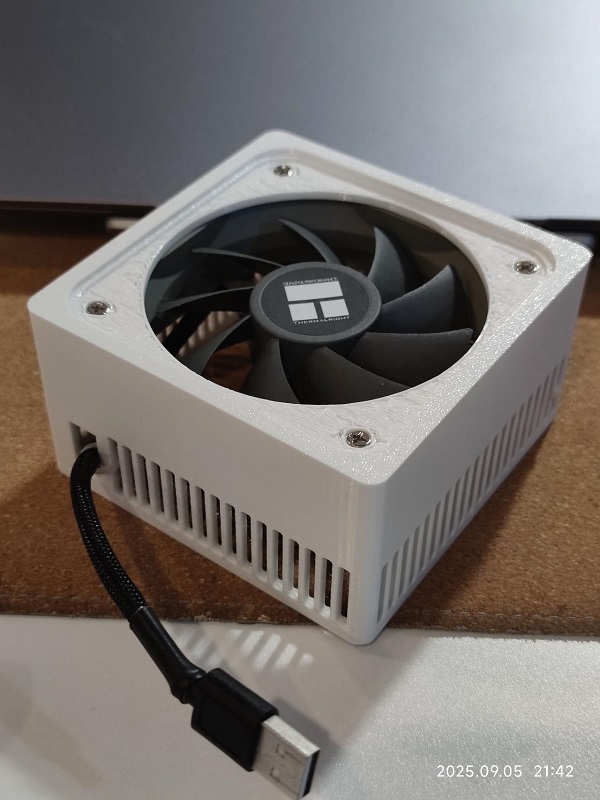

方案一:9cm风扇散热底座

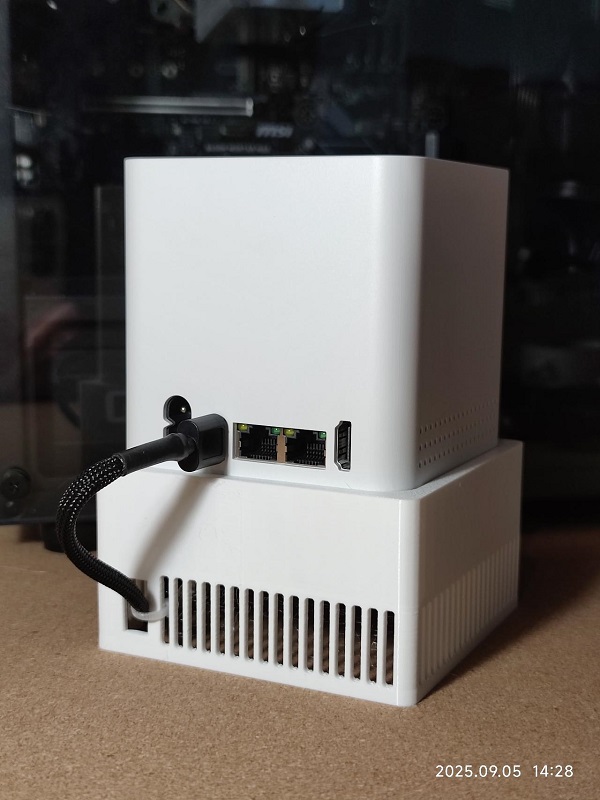

这个底座的思路是把机器抬高 + 风扇吹走底部热量,底座中可以加装一个9cm的风扇。

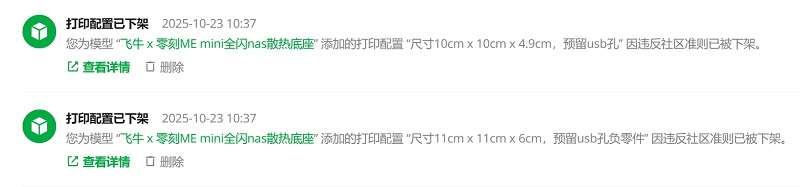

模型已经发布到拓竹makerworld社区:【飞牛 x 零刻ME mini全闪nas散热底座】

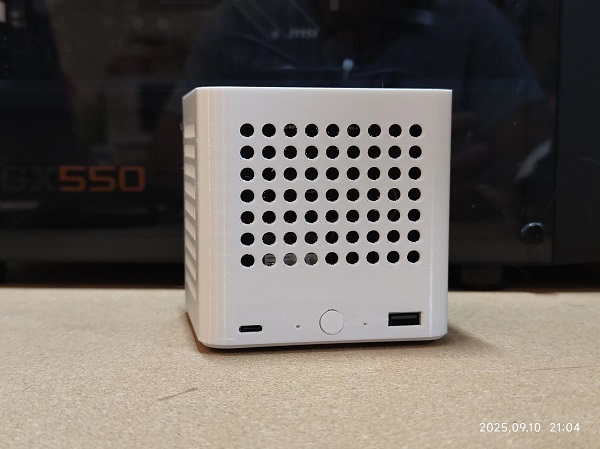

方案二:镂空散热外壳

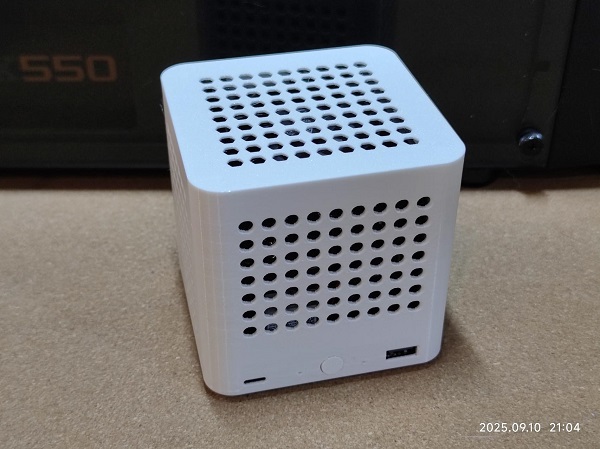

这个外壳的尺寸和原版外壳相同,但是加了大量的散热孔。
模型已经发布到拓竹makerworld社区:【飞牛 x 零刻 ME mini 散热镂空外壳】
结语
以上两个模型,尺寸都是手工测量,经过反复打样修正,目前都已经迭代到了比较完美的状态。
我非常喜欢飞牛,飞牛os精炼的功能、ui的风格、免费的定价策略、基于debian的兼容性和自由度,我都非常喜欢,所以我设计的这两个模型是开放授权,可随意商用,也无需署名,算是我回馈给飞牛社区的一点微小的贡献。
希望我设计的这两个产品可以帮助你解决零刻ME mini这个机器的散热问题。
😘
对了,我在闲鱼上架了这两款产品,如果你愿意支持,可以找我代为打印制作。闲鱼链接:【这是我的闲鱼号】
